Potete misurare voi stessi la tensione e la corrente della vostra porta USB. Vi presentiamo diversi metodi.
Misurare la tensione e la corrente sugli host USB
La corrente e il voltaggio degli host USB sono definiti nelle specifiche. Sono nei seguenti ordini di grandezza:
- Una tensione continua (U) di 5 volt è sempre applicata agli host USB.
- Questo è il motivo per cui molti dispositivi collegati si accendono anche prima dell’installazione.
- Questa tensione può essere approssimativamente compresa tra 4,75 e 5,25 volt e scendere fino a 4,4 volt dietro un cavo di prolunga.
- La tensione esatta consentita differisce tra gli standard USB “Low Powered Port”, “High Powered Port” e “USB 3.0 Port”.
- I dischi rigidi e altri dispositivi che richiedono una corrente di avvio più elevata sono spesso collegati a due porte USB.
- Dalla formula “URI” (U = R × I) si evince che la corrente (I) dipende dalla resistenza (R) del carico collegato.
- Prima di tutto, ogni host USB non fornisce più di 100 mA a un dispositivo collegato.
- Solo quando il controller host ha identificato il dispositivo dopo una breve comunicazione, rilascia fino a 500 mA (USB 2.0) o fino a 900 mA (USB 3.0).
- Un’eccezione specifica per l’alimentazione e la ricarica delle batterie è rappresentata dall’USB-PD: in questo caso sono possibili fino a 20 volt e 5 ampere.
USB: misurare tensione e corrente
Spieghiamo come misurare la tensione e la corrente delle connessioni USB nei passi seguenti. Nella seguente galleria di immagini, vi forniamo ulteriori suggerimenti per la misurazione, vi mostriamo le foto delle connessioni e vi parliamo dei cortocircuiti.
- Prima di tutto, è bene ricordare che la misurazione della corrente e della tensione può causare un cortocircuito che potrebbe danneggiare seriamente il PC e i dispositivi collegati.
- Per misurare la tensione sulla porta USB, è necessario un multimetro, acquistabile ad esempio su Amazon.
- Impostare il multimetro sull’intervallo di tensione previsto (punto a nell’immagine) e sulla misurazione della tensione, cioè sul voltmetro (punto b nell’immagine).
- I comuni host USB sono dotati di connettori USB di tipo A femmina. I due PIN esterni portano la tensione di alimentazione. Si può provare a toccarli direttamente con il voltmetro.
- Tuttavia, poiché il rischio di cortocircuito è molto elevato, è consigliabile collegare una prolunga USB di tipo B.
- Qui è possibile misurare la tensione tra il PIN superiore sinistro e il conduttore esterno. Con un host USB funzionante, la tensione qui è di circa 5 volt (punto c nell’immagine).
- Per misurare la corrente che scorre, è necessario collegare il misuratore in serie al carico. Per farlo da soli, occorre aprire un cavo USB e rilevare la corrente sul filo rosso.

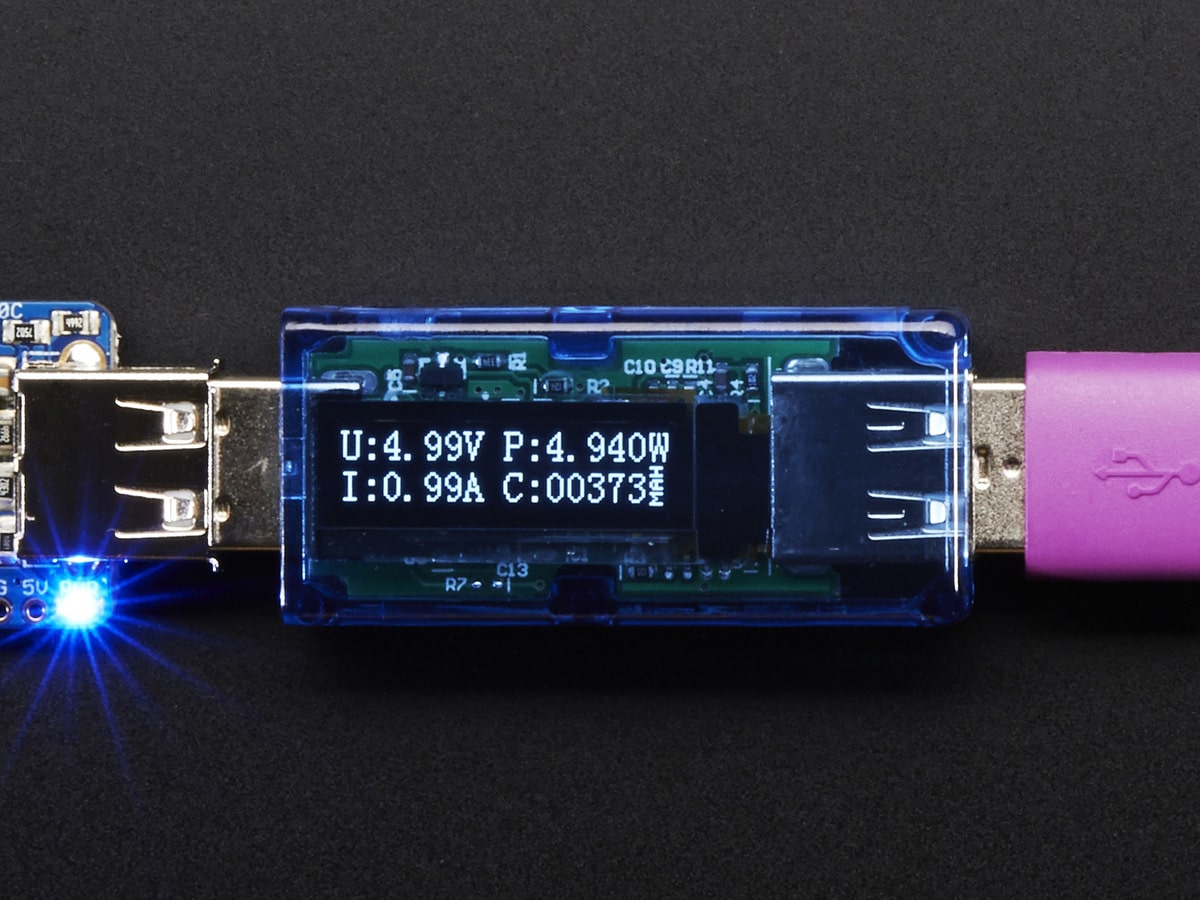

- Molto più semplice, tuttavia, è utilizzare un multimetro USB. Lo si può trovare su Amazon a meno di 10 euro.
- La maggior parte dei multimetri USB è in grado di misurare sia la tensione che la corrente da host USB.
USB: problemi e soluzioni nella misurazione di corrente e tensione
Potete incontrare dei problemi quando misurate i valori di corrente e tensione sulla porta USB. Vi mostriamo quali sono e come potete risolverli.
- Letture errate: Se si ottengono letture imprecise o errate, ciò potrebbe essere dovuto a un misuratore difettoso o di qualità inferiore. Assicuratevi di utilizzare uno strumento di misurazione adeguato e di buona qualità.
- Cortocircuito: Un cortocircuito può causare gravi danni al computer e ai dispositivi collegati. Utilizzare sempre una prolunga USB per misurare la tensione della porta USB.
- Sovraccarico: quando si misura la corrente sulla porta USB, assicurarsi che lo strumento sia dimensionato per l’intervallo di corrente previsto. In caso contrario, lo strumento potrebbe danneggiarsi.
- USB-PD: se si collegano dispositivi con USB-PD (Power Delivery), è possibile misurare fino a 20 volt e 5 ampere. Assicuratevi che il vostro strumento sia in grado di sopportare questi valori più elevati.
- Multimetro USB: Se si utilizza un multimetro USB, accertarsi che sia adatto a misurare i valori di corrente e tensione sulla porta USB. Alcuni multimetri possono misurare solo uno dei due valori.
- Misurazione durante il funzionamento: non misurare mai i valori di corrente e tensione sulla connessione USB durante il funzionamento. Collegare sempre l’unità quando il computer è spento.
- Misurare dispositivi ad alta potenza: Se si desidera misurare dispositivi ad alta corrente, come i dischi rigidi, è necessario collegarli a due porte USB. Misurare sempre la corrente sul filo rosso del cavo.
- USB host controller: se avete problemi con il controller host USB, leggete la nostra guida sull’installazione di un controller host USB. Seguendo questi suggerimenti, è possibile misurare in modo sicuro e preciso i valori di corrente e tensione sulla porta USB.
