USB: Medición de corriente y tensión – así funciona

Tú mismo puedes medir la tensión y la corriente de tu puerto USB. Le presentaremos diferentes métodos.

Medir voltaje y corriente en hosts USB

La corriente y el voltaje en los hosts USB están definidos en las especificaciones. Se encuentran en los siguientes órdenes de magnitud:

• Siempre se aplica una tensión continua (U) de 5 voltios a los hosts USB.

• Es por ello que muchos dispositivos conectados se encienden incluso antes de la instalación.

• Este voltaje puede estar aproximadamente entre 4,75 y 5,25 voltios y bajar hasta 4,4 voltios detrás de un cable alargador.

• El voltaje exacto permitido difiere entre los estándares USB «Low Powered Port», «High Powered Port» y «USB 3.0 Port».

• Los discos duros y otros dispositivos que requieren una mayor corriente de arranque suelen conectarse a dos puertos USB.

• De la fórmula «URI» (U = R × I) se deduce que la corriente (I) depende de la resistencia (R) de la carga conectada.

• En primer lugar, cada host USB no suministra más de 100 mA a un dispositivo conectado.

• Sólo cuando el controlador host ha identificado el dispositivo tras una breve comunicación libera hasta 500 mA (USB 2.0) o hasta 900 mA (USB 3.0).

• Una excepción específica para la alimentación y carga de baterías es el USB-PD: aquí son posibles hasta 20 voltios y 5 amperios.

USB: Medición de tensión y corriente

En los siguientes pasos te explicamos cómo medir la tensión y la corriente de tus conexiones USB. En la siguiente galería de imágenes, te damos más consejos de medición, te mostramos fotos de las conexiones y te hablamos de los cortocircuitos.

• En primer lugar, tenga en cuenta que podría provocar un cortocircuito al medir la corriente y la tensión, lo que podría dañar gravemente su PC y los dispositivos conectados.

• Para medir la tensión en el puerto USB, necesitarás un multímetro, que puedes comprar en Amazon, por ejemplo.

• Ponga el multímetro en el rango de tensión esperado (punto a de la imagen) y en medición de tensión, es decir, voltímetro (punto b de la imagen).

• Los hosts USB comunes tienen conectores USB tipo A hembra. Los dos PINS exteriores llevan la tensión de alimentación. Puedes probar a pincharlos directamente con el voltímetro.

• Sin embargo, dado que el riesgo de cortocircuito es muy alto aquí, es aconsejable conectar un cable alargador USB tipo B.

• Aquí puede medir la tensión entre el PIN superior izquierdo y el conductor exterior. Con un host USB en funcionamiento, la tensión aquí es de unos 5 voltios (punto c en la imagen).

• Para medir la corriente que fluye, tienes que conectar el medidor en serie con la carga. Para hacerlo tú mismo, tendrías que abrir un cable USB y tomar la corriente en el cable trenzado rojo.

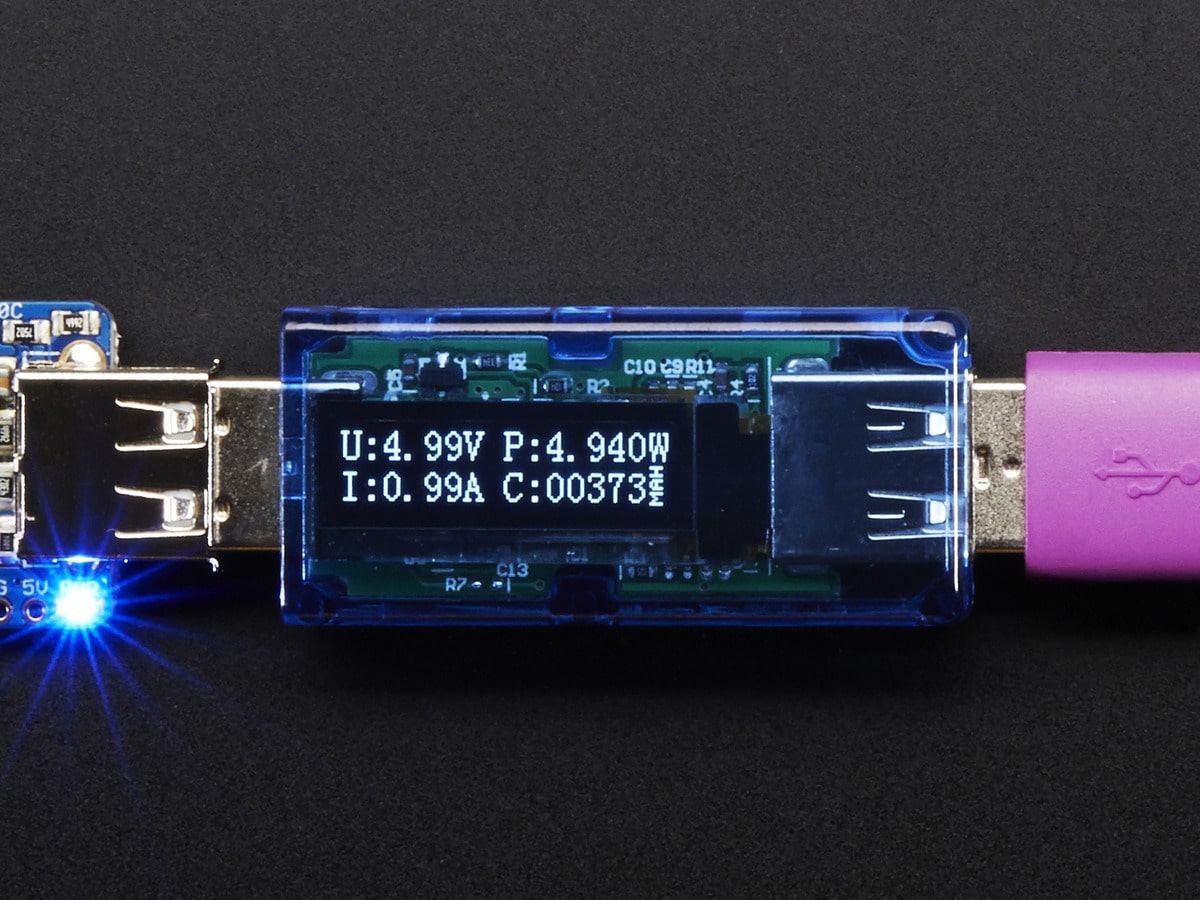

• Mucho más fácil, sin embargo, es utilizar un multímetro USB. Puedes conseguirlos en Amazon por menos de 10 euros.

• La mayoría de los multímetros USB pueden medir tanto la tensión como la corriente de los hosts USB.

USB: Problemas y soluciones en la medición de corriente y tensión

Puede encontrar problemas al medir valores de corriente y tensión en el puerto USB. Le mostramos cuáles son y cómo puede solucionarlos.

• Lecturas erróneas: Si obtienes lecturas inexactas o falsas, puede deberse a un medidor defectuoso o de mala calidad. Asegúrate de utilizar un aparato de medición adecuado y de buena calidad.

• Cortocircuitos: Un cortocircuito puede causar graves daños a su ordenador y a los dispositivos conectados. Utilice siempre un cable alargador USB para medir la tensión en el puerto USB.

• Sobrecarga: Cuando mida la corriente en el puerto USB, asegúrese de que el medidor está dimensionado para el rango de corriente esperado. De lo contrario, el medidor podría resultar dañado.

• USB-PD: Si conectas dispositivos con USB-PD (Power Delivery), puedes medir hasta 20 voltios y 5 amperios. Asegúrate de que tu medidor está preparado para estos valores superiores.

• Multímetro USB: Si utiliza un multímetro USB, asegúrese de que es adecuado para medir valores de corriente y tensión en el puerto USB. Algunos multímetros sólo pueden medir uno de los dos valores.

• Medición durante el funcionamiento: Nunca mida los valores de corriente y tensión en la conexión USB durante el funcionamiento. Conecte siempre la unidad cuando el ordenador esté apagado.

• Mida dispositivos de alta potencia: Si desea medir dispositivos de alta corriente, como discos duros, debe conectarlos a dos puertos USB. Mida siempre la corriente en el hilo rojo del cable.

• Controlador host USB: Si tienes problemas con el controlador host USB, lee nuestra guía sobre la instalación de un controlador host USB. Siguiendo estos consejos, podrás medir con seguridad y precisión los valores de corriente y tensión en el puerto USB.
